.125 EXTRUDED ALUMINUM DRAIN BEAMS
Proj.	20 psf	30 psf	40 psf
4’	16’4”	13’7”	11’10”
	(16’8”)	(13’11”)	(12’2”)
5’	14’8”	12’2”	10’8”
	(15’0”)	(12’5”)	(10’11”)
6’	13’5”	11’1”	9’9”
	(13’8”)	(11’5”)	(9’11”)
7’	12’5”	10’4”	9’0”
	(12’8”)	(10’7”)	(9’3”)
8’	11’7”	9’8”	8’5”
	(11’11”)	(9’10”)	(8’7”)
9’	11’0”	9’1”	7’11”
	(11’3”)	(9’4”)	(8’2”)
10’	10’5”	8’8”	7’6”
	(10’8”)	(8’10”)	(7’9”)
11’	9’11”	8’3”	7’2”
	(10’2”)	(8’5”)	(7’4”)
12’	9’6”	7’11”	6’10”
	(9’9”)	(8’1”)	(7’1”)
13’	9’2”	7’7”	6’7”
	(9’4”)	(7’9”)	(6’9”)
14’	8’10”	7’4”	6’5”
	(9’0”)	(7’6”)	(6’9”)
15’	8’6”	7’1”	6’2”
	(8’9”)	(7’3”)	(6’4”)
16’	8’3”	6’10”	6’0”
	(8’5”)	(7’0”)	(6’1”)
17’	8’0”	6’8”	5’9”
	(8’2”)	(6’9”)	(5’11”)
18’	7’9”	6’5”	5’8”
	(7’11”)	(6’7)	(5'9”)
19’	7’7”	6’3”	5'6"
	(7’9”)	(6’5”)	(5'7")
20’	7’5”	6’1”	5’4”
	(7’7”)	(6’3”)	(5’6”)

NOTE:
Spans in parenthesis are for 6”X 4” drain beam.



HD/OH SUPPORT
Proj.	20 psf	30 psf	40 psf
4’	19’8”	13’4”	10’0”
5’	15’8”	10’8”	8’0”
6’	13’2”	8’10”	6’8”
7’	11’2”	7’7”	5’8”
8’	9’10”	6’7”	5’0”
9’	8’8”	5’11”	4’5”
10’	7’10”	5’3”	4’0”
11’	7’1”	4’10”	3’11”
12’	6’2”	4’2”	3’8”

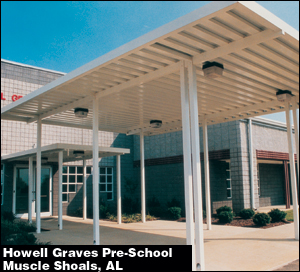

SUPERIOR Rollformed Panels

16" X 3" W-PAN
3005-H28 rollformed aluminum w-pans provide maximum coverage per dollar.  Available in .018, .025 and .032 metal thickness for spans to 14’ 1” at 20 p.s.f. live load and L/60 deflection.

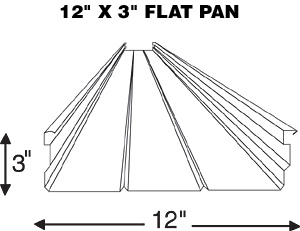

12" X 3" FLAT PAN
3005-H28 rollformed aluminum w-pans provide smooth underside.  Available in .025 and .032 metal thickness for spans to 12’ 1” at 20 p.s.f. live load and L/60 deflection.

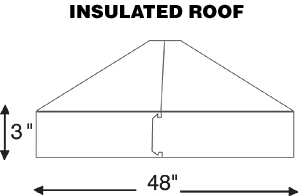

INSULATED ROOF
Embossed .024 aluminum coil laminated to expanded polystyrene core for spans to 15’ 10” at 20 p.s.f. live load and L60 deflection for 3” thick panel.
